INSTALACIÓN COMUNITARIA PARA PUNTO DE RECARGA DE COCHES ELÉCTRICOS

Obra de Orona para bajar ascensor a cota cero

Nombre de la Comunidad

Rodríguez Arias 26

Administrador/a de Fincas que ha llevado el proyecto:

Estíbaliz Fontán

Localización del proyecto

Rodríguez Arias 26. Bilbao (Bizkaia)

Empresa que lidera la ejecución del proyecto. Otras empresas colaboradoras

GREENLOFT – IBERDROLA – ELECTRICIDAD J.BLANCO

Greenloft Electric Solutions





Descripción del proyecto. Objetivos. Propuesta de la intervención

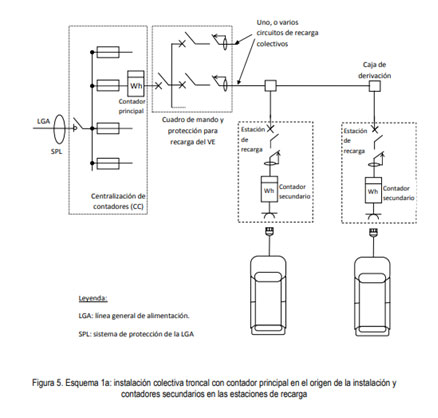

INSTALACIÓN COMUNITARIA PUNTO DE RECARGA ESQUEMA 1

Esquema de instalación eléctrica

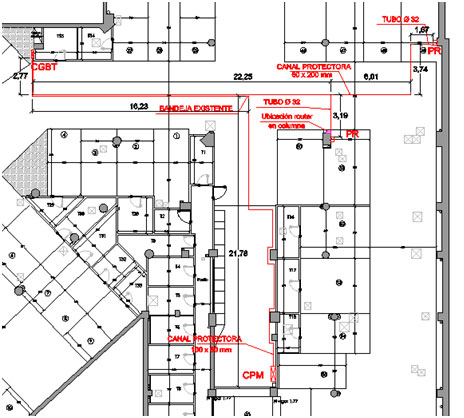

Desde este punto la línea eléctrica hasta el cuadro de mando y protecciones cliente discurrirá bajo tubo /canaleta de protección con una longitud aproximada de 16 metros adosada a pared de entrada.

A continuación discurrirá por bandeja Rejiband existente, en una longitud de 29 metros hasta la ubicación del CGBT, todo ello con cable tipo RZ1-K 0,6/1 KV 3x(1×70 mm2 Cu) + 1x(1×70 mm2 Cu ).

Desde el CGBT se tenderán las líneas de alimentación a los puntos de recarga mediante canaleta de protección de medidas 60 x 200 mm, libre de halógenos con dos compartimentos, uno para comunicaciones y otro para alimentación eléctrica, suspendida del techo y por zona de rodadura, en una longitud de 32 y 39 metros hasta la ubicación de los PR, todo ello con cable tipo RZ1-K 0,6/1 KV 2x(1×16 mm2 Cu) + 1x(1×16 mm2 Cu) y de 2x(1×6 mm2 Cu) + 1x(1×6 mm2 Cu) para alimentación del router en una distancia de 32 metros.
Desde esta canaleta hasta el punto de Recarga se tiende un tubo de PVC de Ø 32.



Esquema de instalación eléctrica



w

QUIERO SOLICITAR UNA VISITA PARA VER EL PROYECTO



Si le interesa ver el proyecto y conocer más detalles sobre sus acabados y la ejecución, no dude en solicitarnos una visita para conocerlo.
Facilítenos varias fechas u horarios en los que esté disponible y concertaremos una cita.

Concertar visita a la obra

(*) Campos obligatorios en el formulario de contacto:

2 + 2 =

Instalación de CGP nueva para suministro de instalación nuevo

ANTES

DESPUÉS

Instalación de cuadro eléctrico nuevo

ANTES

DESPUÉS

Colocación de bandeja para canalización de las líneas

ANTES

DESPUÉS

ANTES

DESPUÉS

Colocación del PR (Punto de Recarga)

ANTES

DESPUÉS



Valoración del grado de satisfacción del proyecto por parte del Presidente/a de la Comunidad



Valoración del 1 al 10: 10
